応力計算用節点荷重
応力計算用節点荷重

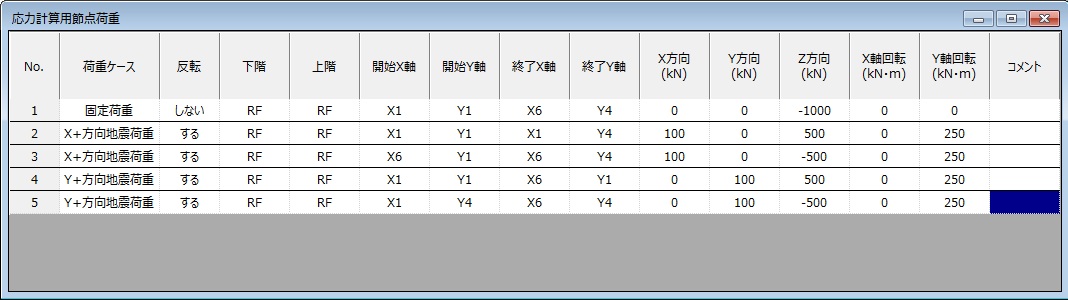

メインメニュー「荷重・材料」→「応力計算用節点荷重」を選択します。ここでは地震重量には考慮されず、応力計算時に作用させる節点荷重（外力）の入力データを作成します。
行の新規追加、削除、コピー・貼り付け
行の新規追加、削除、コピー・貼り付けの操作は「節点補正荷重」を参照してください。
各項目の説明
「荷重ケース」
節点荷重（外力）を作用させる荷重ケースを指定します。
| 荷重ケース | 作用する解析 |
|---|---|
| 固定荷重 | 鉛直荷重解析（固定） |
| 〇〇方向地震荷重 | 水平荷重解析、水平荷重解析(雑壁考慮)、静的荷重増分解析 |
| 〇〇方向地震荷重（許容） | 水平荷重解析、水平荷重解析(雑壁考慮) |
| 〇〇方向地震荷重（終局） | 静的荷重増分解析 |
「反転」
「する」とした場合、反対符号の荷重ケースにも、荷重の向きを反転させて定義します。
固定荷重では「反転する」と設定しても設定は無視されます。

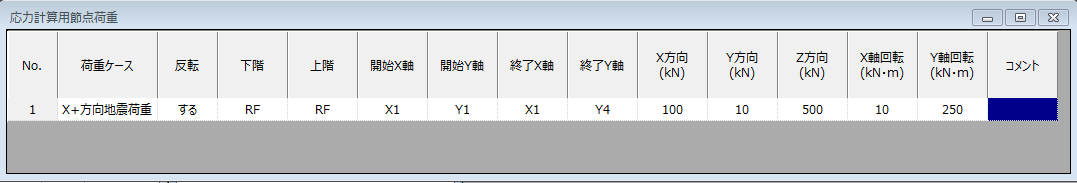

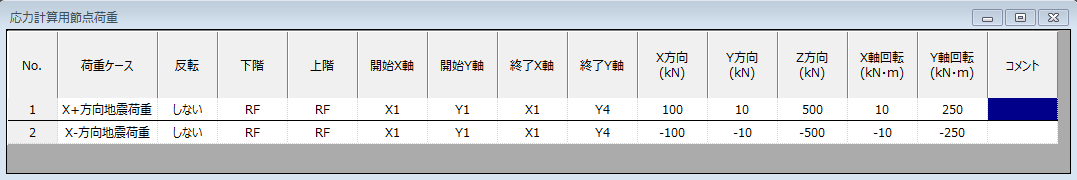

下記2つの入力は同じ意味になります。
「下階」「上階」
階の範囲を定義します。
（※設定した階名称と完全一致している必要があります。）
「開始Ｘ」「開始Ｙ」「終了Ｘ」「終了Ｙ」
対象とする節点の範囲を指定します。
「Ｘ方向」「Ｙ方向」「Ｚ方向」「Ｘ軸回転」「Ｙ軸回転」
各荷重を定義します。
座標系は全体座標系によります。Ｘ軸回転、Ｙ軸回転はそれぞれＸ軸回り、Ｙ軸回りの回転です。回転の符号は軸の方向に対して右回りを正(右手系)としています。Ｘ軸組、Ｙ軸組で見た目上のモーメントの正負が異なることにご注意ください。
Ｘ方向軸組では、モーメントの正方向はＹ軸の時計回りとなります。
Ｙ方向軸組では、視点の向きはＸ軸マイナス方向となるので、モーメントの正方向はＸ軸回りの反時計回りとなります。
※荷重増分解析時には、荷重倍率1.0倍のときの荷重として反映されます。したがって、荷重倍率1.0倍以上に加力を行った場合には、設定した荷重よりも大きい荷重が発生することに注意してください。
