大梁
大梁
操作対象で「大梁」を選択します（キー「G」を押すことでも、大梁に切り替わります）。伏図・軸組図上で大梁が選択されていない場合、画面右側の部材詳細ウインドウには新規で配置する大梁の基本情報が表示されており、符号・材端条件等が指定できます。大梁が選択されている場合は、選択梁の詳細情報が表示されます。

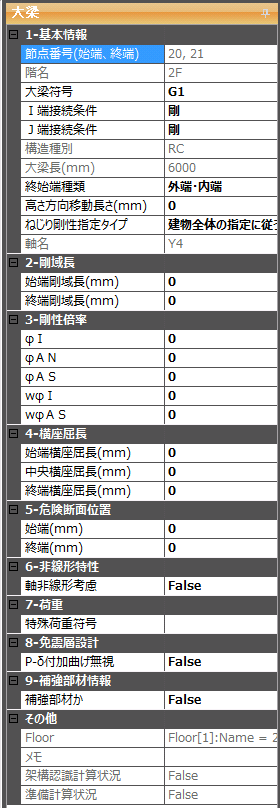

プロパティ
基本情報
・大梁符号
断面リストで定義された大梁符号から選択できます。
また、ダミー部材を設定する際は、『DUM』を選択します。
・I/J端接続条件
「剛」「ピン」「材端ばね」から選択できます。
・終始端種類
始端および終端の断面について「外端」「内端」「中央」の指定を設定できます。
**※外端・内端は自動認識ではありません。デフォルトでは始端=外端、終端=内端として設定されています。
（デフォルトの場合は外端=左端、内端=右端と読み替えることができます）

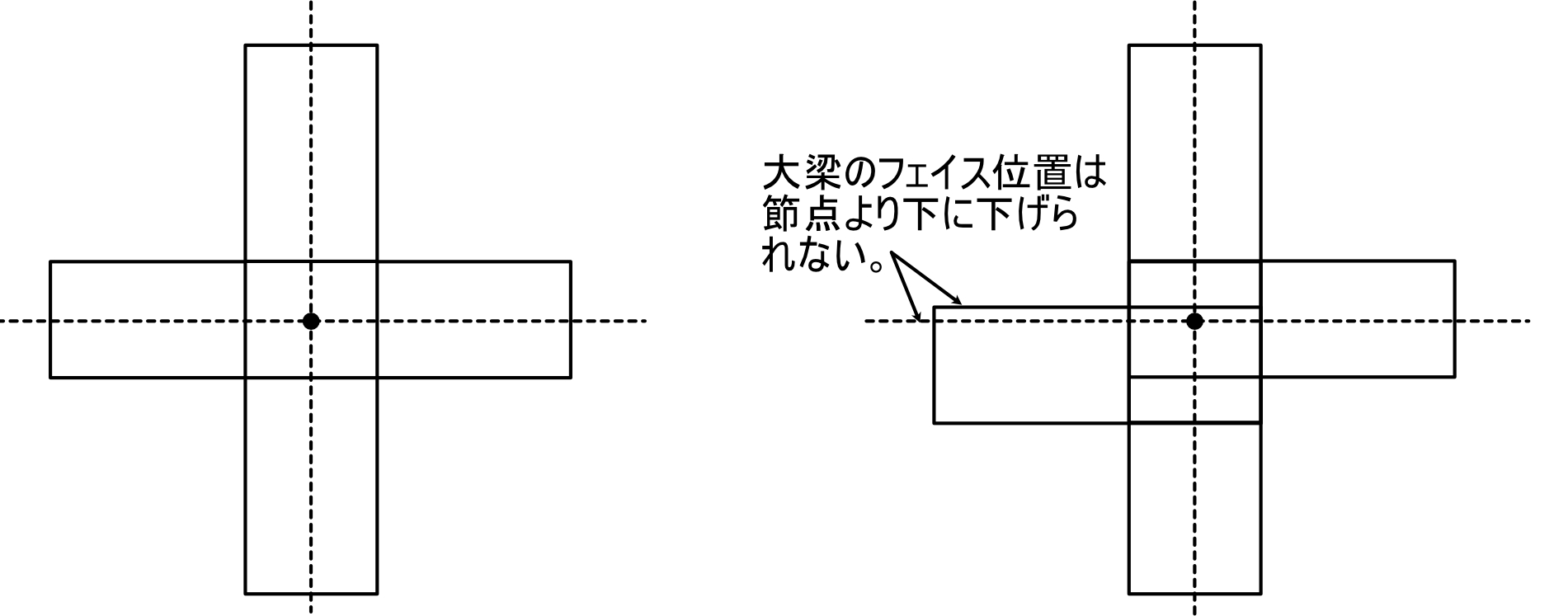

・高さ方向移動長さ
高さ方向(Z方向)の移動長さ(mm)を入力できます。
定義した分だけ上下の柱の剛域が変動する設定となっております。
なお、大梁のフェイス位置は節点を超えることができませんので部材せいの1/2までしか入力することができません。
剛域設定について柱の剛域については柱のせいを、梁の剛域については梁のせいを使用します。
剛域の条件については剛域の計算をご参照ください。
・ねじり剛性指定
大梁符号ごとにねじり剛性の考慮・非考慮を設定します。
「建築全体の設定に従う」とした場合、剛性条件2の設定に従います。
・ユーザー指定方向
・大梁自動分割・大梁自動分割数
上下動を入力した場合の応答性状を把握するために用いることがございます。
詳しくは 【RESP-D 注目機能紹介】上下動用大梁分割機能をご参照ください。
・自動分割部材一本出力
・梁モデル化個別設定
剛域長
剛域長を直接入力できます。「0」の場合は自動計算された値が採用されます。
剛性倍率
剛性倍率を直接入力できます。「0」の場合は自動計算された値が採用されます。
$φI$ ：大梁の強軸方向の曲げ剛性倍率
$φAN$ ：大梁の強軸方向の軸剛性倍率
$φAS$ ：大梁の強軸方向せん断剛性倍率
$WφI$ ：大梁の弱軸方向の曲げ剛性倍率
$wφAS$ ：大梁の弱軸方向の軸剛性倍率
$WφT$ ： 大梁のねじり剛性倍率
横座屈長
横座屈長を直接入力できます。断面検定に用います。
危険断面位置
危険断面位置を直接入力できます。「0」の場合は自動設定されます。
断面検定
・Waを直接指定するか
想定残留ひび割れ幅の設計値Waを部材ごとに指定する場合はtrueを選択してください。
・Wa(mm)
想定残留ひび割れ幅の設計値Waを部材ごとに指定する場合、Waをmm単位で入力します。
原則として0.25mm以下の値を指定します。
軸非線形特性
大梁の軸非線形を考慮できます。考慮する場合は「True」、考慮しない場合は「False」とします。主に剛床解除もしくは多剛床節点間に配置される大梁を評価するための機能です。
終局検定
免震層設計
$P-δ$付加曲げ無視 免震層上下大梁検定用付加曲げモーメント計算時、節点周りで計算されたモーメントを分配する大梁の対象から除外できます。大梁として配置している片持ち梁などの場合に指定することで $P-δ$付加曲げモーメントを適切に分配させることができます。
補強部材情報
施工時解析の個別指定
累積損傷度計算の個別設定
全体指定の疲労曲線については立体振動解析条件で設定できます。
個別指定
Trueにした場合は累積損傷度Dを計算する時の疲労曲線を選択することができます。I端（始端）側の設定
I端（始端）側の疲労曲線をプルダウン形式で選択します。J端（終端）側の設定
J端（終端）側の疲労曲線をプルダウン形式で選択します。
曲げせん断繰り返し座屈挙動
座屈を考慮した履歴則を設定している場合にディテールに応じて自動判定フローを制御する目的の入力です。
βを個別指定するか
Trueにした場合は当該梁の曲げ応力勾配βは個別指定値が採用されます。曲げ応力勾配β
当該梁の曲げ応力勾配の個別指定値を設定します。フランジがスラブに拘束されているか
Trueにした場合はフランジ側が局部座屈しないと認識し、選定されるモデルが変更になります。始端にスカラップが付くか。
Trueの場合、始端側の履歴則の判定時に局部座屈が発生しないモデルが採用されます。終端にスカラップが付くか。
Trueの場合、終端側の履歴則の判定時に局部座屈が発生しないモデルが採用されます。始端に横座屈補剛工法が採用されるか
Trueの場合、始端側が横座屈補剛工法によって、横座屈、連成座屈の履歴則が選ばれなくなります。終端に横座屈補剛工法が採用されるか
Trueの場合、終端が横座屈補剛工法によって、横座屈、連成座屈の履歴則が選ばれなくなります。始端にウェブ補剛が採用されるか
始端がせん断型の大梁で局部座屈の履歴則が採用される場合に五十嵐モデルが採用されます。※現時点で未対応です。終端にウェブ補剛が採用されるか
終端がせん断型の大梁で局部座屈の履歴則が採用される場合に五十嵐モデルが採用されます。※現時点で未対応です。
大梁の配置
a) 伏図で大梁を配置する場合
大梁を配置する節点の一方を左クリックし、他方の節点までドラッグすることで、大梁が配置されます。
b) 軸組図で大梁を配置する場合
伏図で配置する場合と同じ方法で配置します。
c) 節点結合された節点に対する大梁の配置
節点結合された節点に大梁を配置する場合、原則的には大梁を配置後、節点を結合するようにしてください。節点結合後に大梁を配置すると、意図するような軸に所属しない大梁になる可能性があります。
