ブレース

ブレース

操作対象で「ブレース」を選択します（キー「B」を押すことでも、ブレースに切り替わります）。伏図・軸組図上でブレースが選択されていない場合、画面右側の部材詳細ウインドウには新規で配置するブレースの基本情報が表示されており、符号・配置タイプ等が指定できます。ブレースが選択されている場合は、選択ブレースの詳細情報が表示されます。

プロパティ

基本情報

ブレース符号

 ブレースリストまたは免震・制震ダンパーリスト（オイルダンパー・座屈拘束ブレース等）
 で定義した符号から選択できます。

層せん断力集計床グループ

層せん断力集計タイプ

 定義通りに集計
 履歴ダンパ―として入力
 速度依存ダンパーとして入力

配置タイプ

 「×配置」、「／配置」、「＼配置」、「K型（上部節点）配置」、「K型（下部節点）配置」
 から選択します。

面外拘束

 拘束する（True）・拘束しない（False）の変更ができます(水平ブレースは非対応)。
 シアリンク型ダンパーを設置する際などに、ブレースが取りつく節点が面外に不安定となる場合には
 この設定をTrueにすることで面内方向のみに移動するようにモデル化されます。

剛接ブレースか

 剛接合にする（True）・剛接合にしない（False）の変更ができます。
 面内方向もモーメントを負担するようになります。  ※面外拘束もTrueにしている場合は、面外拘束の指定が優先されます。

偏心距離

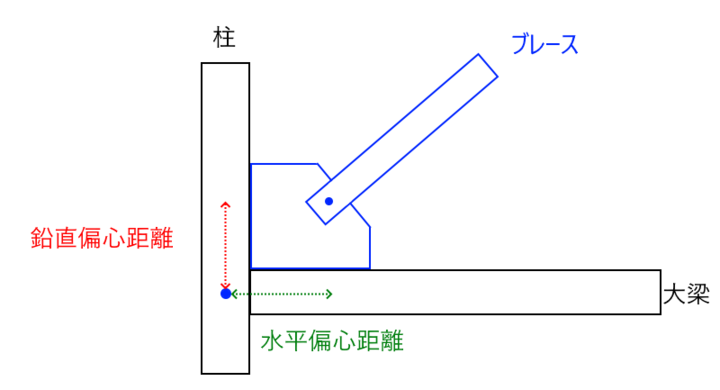

下図のような偏心距離を入力できます。 解析モデルとしてはブレースの軸剛性は節点間距離で計算されますが、偏⼼分に相当する曲げモーメントが節点に作用します。 水平ブレースでは非対応です。

剛性倍率

剛性倍率を入力できます。

ダンパー設計

ダンパー反力による設計機能を使用する時に入力します。

補強部材情報

施工解析の個別指定

ブレースの配置

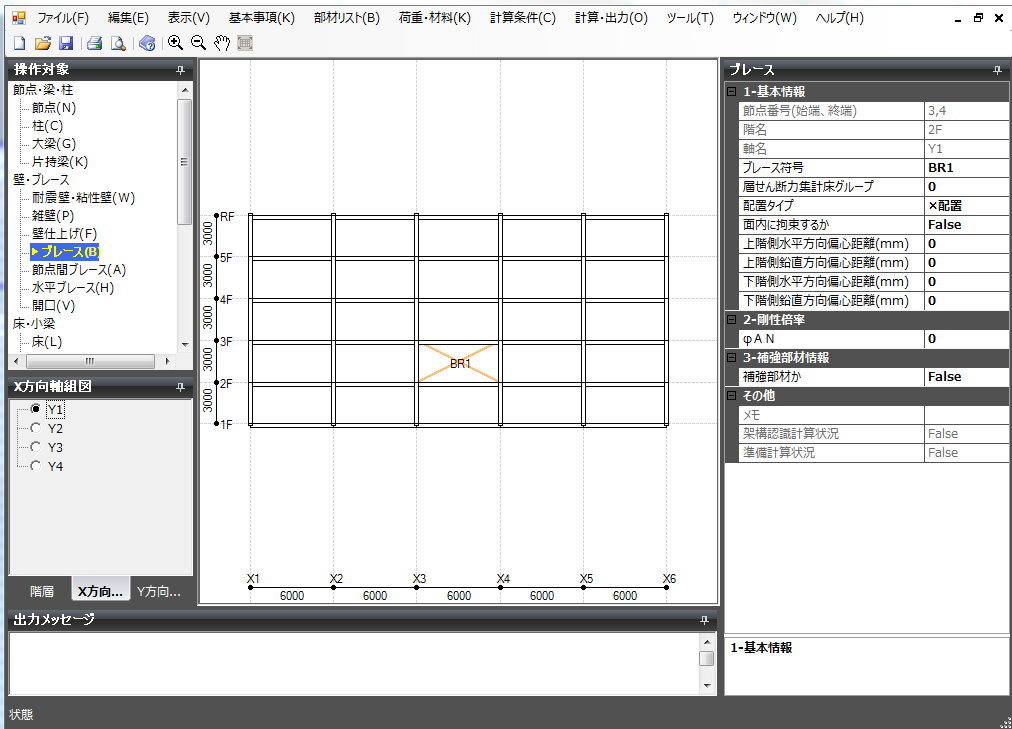

a) 軸組図でブレースを配置する場合

配置タイプを指定し、ブレースを配置する場所にカーソルを合わせ、配置する部材が表示された状態で左クリックをすることで、指定した配置タイプのブレースが配置されます。

b) 伏図でブレースを配置する場合

伏図でブレースを配置する場合には、ブレース種別は「ブレース」とします。配置タイプを指定し、ブレースを配置する場所にカーソルを合わせ、配置される部材が表示された状態で左クリックをすることで、指定した配置タイプのブレースが配置されます。

※ 配置タイプを「／配置」または「＼配置」にした場合について

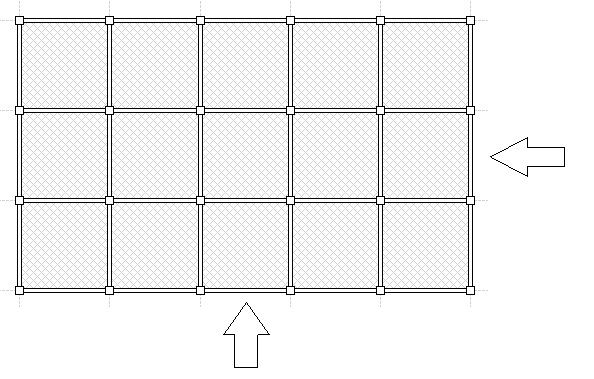

「／配置」または「＼配置」は下図のような方向からモデルを見たときに配置される配置タイプです。

※「K型（上部節点）配置」、「K型（下部節点）配置」とした場合は、計算内部で自動的に梁中央に節点を設けます。ただし、中央点においてすでに大梁が分割されており、内部節点座標が大梁中央と許容誤差範囲内（オプションにより設定）の場合には、内部節点を設けずに存在する節点を用います。
