応力計算条件

メインメニュー「計算条件」→「応力計算条件」を選択します。

応力条件1の入力項目

水平外力

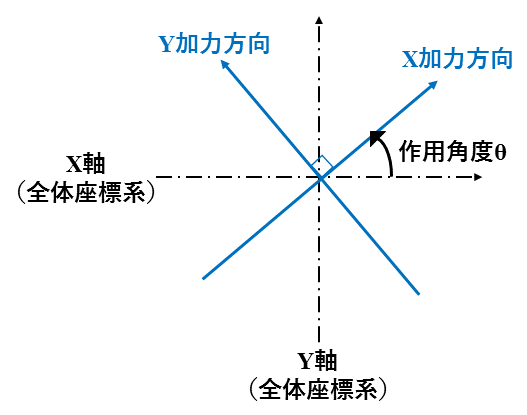

  • X方向外力の作用角度θ(度)を設定します。
  • 水平外力の作用角度θは、全体座標系X軸とのなす角度(度)で表します。
  • Y方向の作用角度は、X加力方向と直角になります。

採用する水平荷重

下記から選択できます。
デフォルトは「地震荷重」となっています。

  • 地震荷重
  • 風荷重

許容応力度計算時の応力解析方法

下記から選択できます。
デフォルトは「弾性解析応力結果」となっています。

  • 弾性解析応力結果
  • 弾塑性解析応力結果

柱の軸変形

下記から選択できます。
デフォルトは「鉛直・水平で考慮」となっています。

  1. 鉛直・水平で考慮：鉛直荷重時及び水平荷重時に考慮します。
  2. 水平のみ考慮する：水平荷重時のみ考慮します。

※軸変形を考慮しない場合には、鉛直部材の軸剛性を1000倍してモデル化します。
　ただし、耐震壁の軸剛性に対してはいずれの場合でも倍率を乗じません。

長期応力の解析方法

下記から選択できます。
デフォルトは「通常解析」となっています。

  • 通常解析
  • 施工時解析

施工時解析を選択した場合、柱の軸変形の設定に関わらず、柱の軸変形は鉛直荷重時・水平荷重時共に考慮されます。

応力条件2の入力項目

ブレース長期軸力の考慮

下記から選択できます。
デフォルトは「長期軸力を負担させる」となっています。

  • 長期軸力を負担させる
  • 長期軸力を負担させない

水平ブレース長期軸力の考慮

下記から選択できます。
デフォルトは「長期軸力を負担させる」となっています。

  • 長期軸力を負担させる
  • 長期軸力を負担させない

制振間柱長期軸力の考慮

下記から選択できます。
デフォルトは「長期軸力を負担させない」となっています。

  • 長期軸力を負担させる
  • 長期軸力を負担させない

剛床代表節点高さ方向座標の設定方法

下記から選択できます。
デフォルトは「各節点の平均座標から計算する」となっています。

  • 各節点の平均座標から計算する
  • 階高をそのまま使用する

免震部材（積層ゴム支承）のモデル化

下記から選択できます。
デフォルトは「剛域付きせん断ばね」となっています。

  • 剛域付きせん断ばね
  • せん断ばね

免震装置のモデル化で「剛域付きせん断ばね」とした場合には、免震装置に生じるせん断力によって上下の大梁にモーメントが発生します。「せん断ばね」とした場合、免震装置は単純なせん断ばねとしてモデル化されるため、上下大梁にはモーメントを伝達しません。 （「マルチシアスプリング要素」をご参照ください。）

免震部材（すべり支承）のモデル化

下記から選択できます。
デフォルトは「摩擦ばね」となっています。

  • 剛域付き摩擦ばね
  • 摩擦ばね

免震装置のモデル化で「剛域付き摩擦ばね」とした場合には、免震装置に生じるせん断力によって上下の大梁にモーメントが発生します。「摩擦ばね」とした場合、免震装置は単純なせん断ばねとしてモデル化されるため、上下大梁にはモーメントを伝達しません。 （「摩擦ばね」をご参照ください。）

耐震壁のモデル化

下記から選択できます。
デフォルトは「壁エレメントモデル」となっています。

※壁エレメント以外は弾性限定です。断面検定も行えません。

鋼板壁の付帯柱

下記から選択できます。
デフォルトは「鋼板壁の付帯柱をピンとしない」となっています。

  • 鋼板壁の付帯柱をピンとする
  • 鋼板壁の付帯柱をピンとしない

応力条件3の入力項目

層間変形角計算時の変形

※現状では「節点の最大変形」設定のみとなります。

剛性率計算時の変形

※現状では「重心位置の変形」設定のみとなります。

偏心率の計算方法

剛心の計算方法

  • 構造関係技術基準解説書

剛床解除節点の重心・剛心への考慮

※現状では「剛床解除節点を考慮する」設定のみとなります。

剛心算定時の負剛性部材の考慮

※現状では「負剛性部材を考慮する」設定のみとなります。

支点浮き上がりの考慮

※現状では「浮き上がりを考慮しない」設定のみとなります。

応力条件4の入力項目

ダンパーの取りつけ剛性計算

  • 状態N解析、状態R解析、状態T解析を行う
  • 状態N解析、状態R解析、状態T解析を行わない

「行う」を指定した場合は解析結果フォルダの「応力解析」に以下の解析結果を出力します。

  • *_StatusR.ftc
  • *_StatusT.ftc

詳細は「ブログ記事」をご参照ください。

ダンパー反力による設計

チェックを入れると、応力解析、荷重増分解析実行時にダンパーに設定した反力を外力として載荷します。 詳細は「ブログ記事」をご参照ください。

幾何剛性の考慮

チェックを入れると解析時に幾何剛性を考慮します。 詳細は「ブログ記事」をご参照ください。

大梁の自動分割

  • 個別指定に従う
  • 無効にする

「無効にする」を選択すると部材プロパティでの指定がすべて無効になります。

部分地下の水平力

※現状では「最下層まで水平力を伝達させる」設定のみとなります。
