出力例

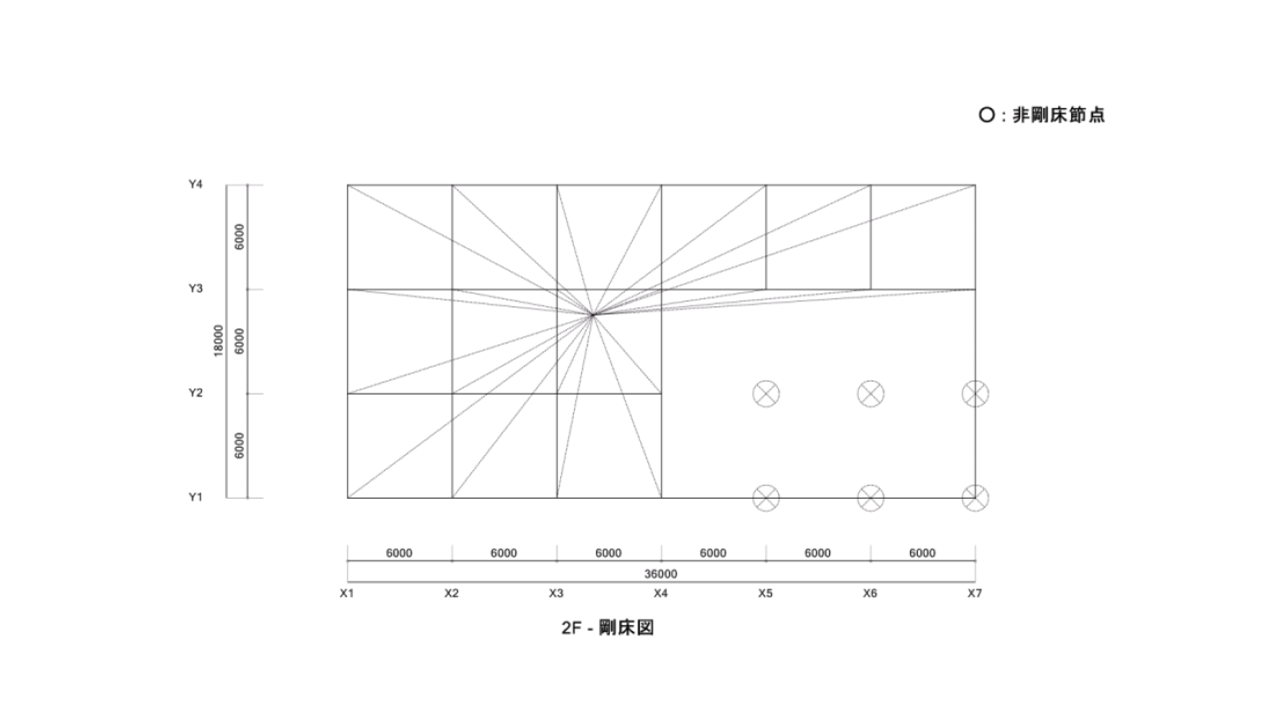

(1) 伏図出力例

構造計算書の伏図の出力例を以下に示します。剛床解除とした節点は、伏図にて出力します。

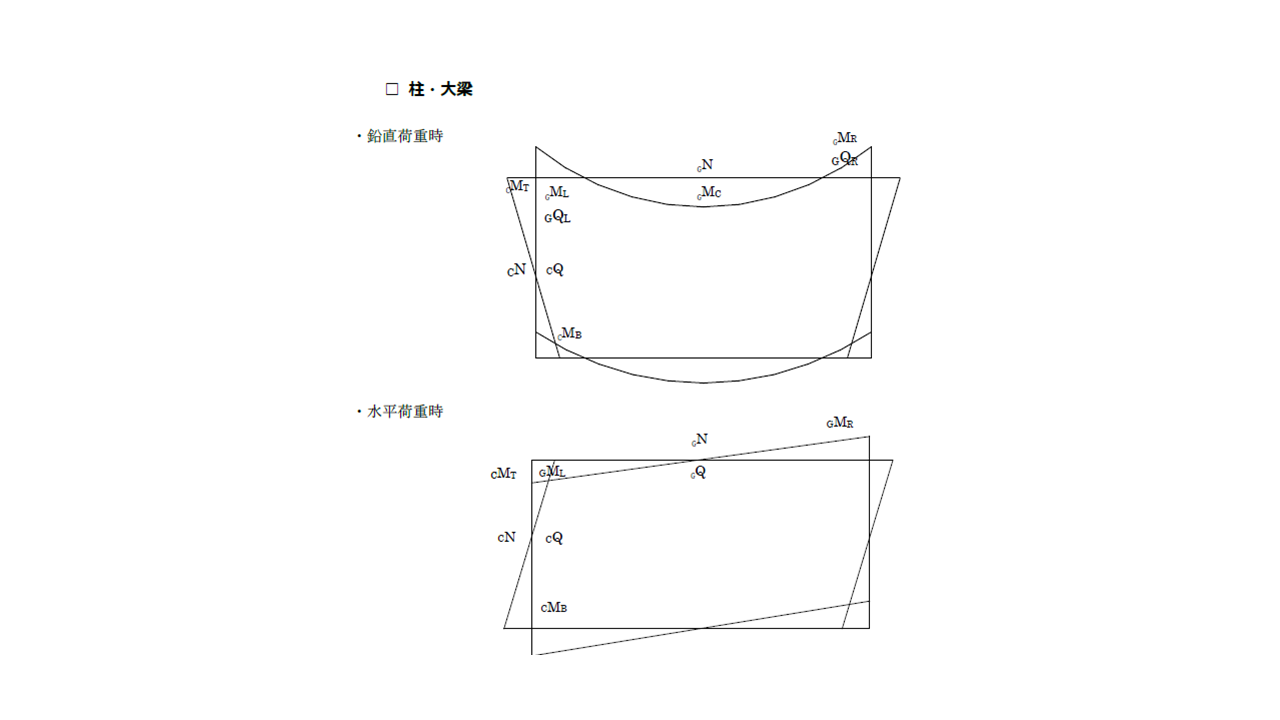

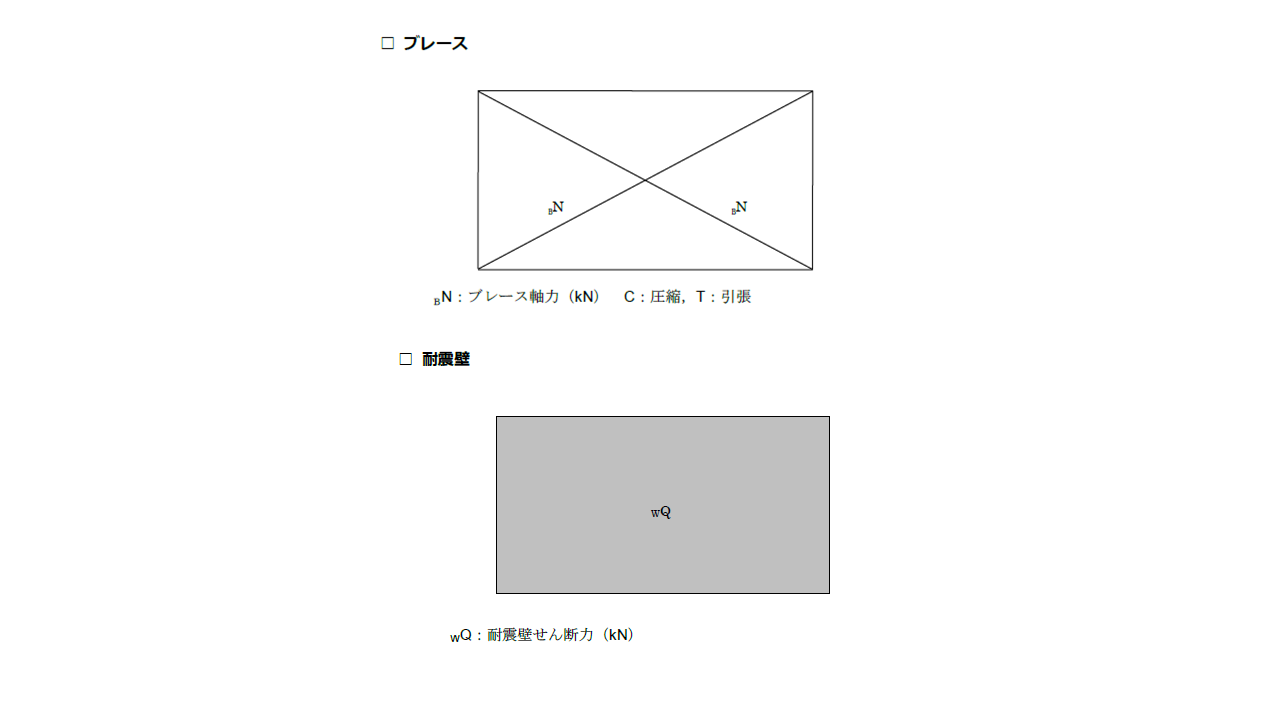

(2) 軸組形式応力図出力例

・応力図に出力する値は節点応力です。
・せん断応力の後には「Q」を表示します。

GML：梁左端曲げモーメント（kN・m）
GMG：梁中央曲げモーメント（kN・m）
GMR：梁右端曲げモーメント（kN・m）
GQL：梁左端せん断力（kN）
GQR：梁右端せん断力（kN）
GN：梁軸力（kN）C：圧縮，T：引張

CMT：柱頭曲げモーメント（kN・m）
CMB：柱脚曲げモーメント（kN・m）
CQ：柱せん断力（kN）
CN：柱軸力（kN）C：圧縮，T：引張

スパン長の単位（mm）
階高の単位（mm）

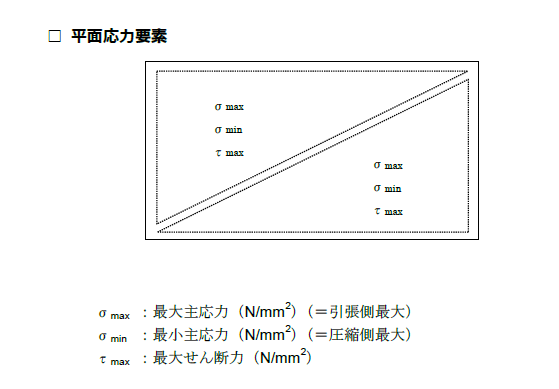

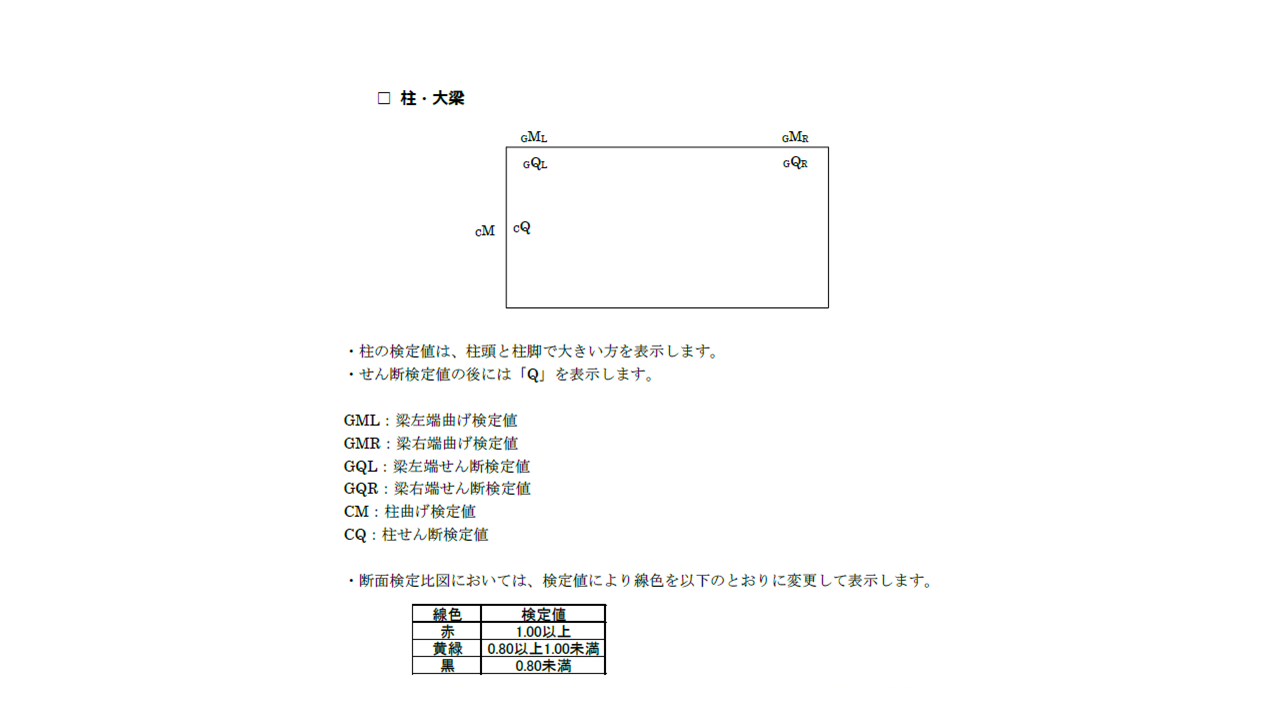

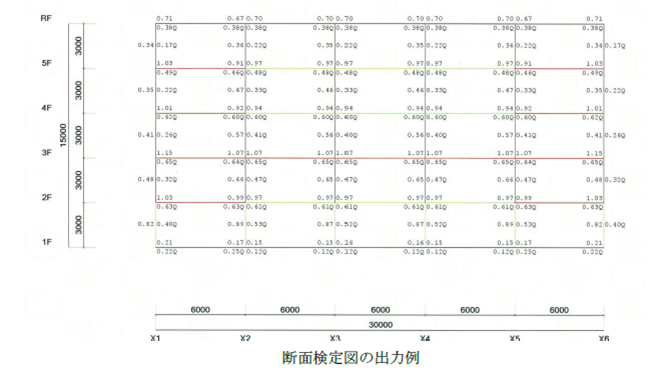

(3) 軸組形式検定値図出力例

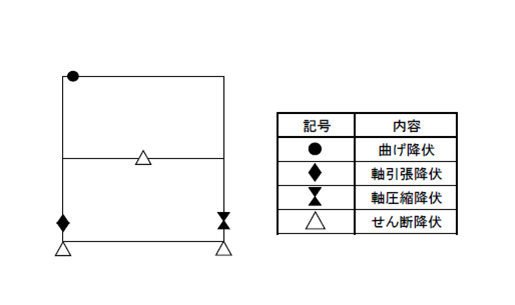

(4) 軸組形式ヒンジ図出力例

(5) 断面検定表出力例

[鉄筋コンクリート造大梁の断面検定表]
符号一覧を以下に示します。
　　$b$：長方形梁の幅（$mm$）
　　$D$：梁せい（$mm$）
　　$d _{t上}$：引張縁から引張鉄筋重心までの距離（上端引張）（$mm$）
　　$d _{t下}$：引張縁から引張鉄筋重心までの距離（下端引張）（$mm$）
　　$a _{t上}$：引張鉄筋の断面積（上端引張）（$mm^2$）
　　$a _{t下}$：引張鉄筋の断面積（下端引張）（$mm^2$）
　　$P _w$：あばら筋比（％）
　　部材長、内法（$mm$）
　　$\alpha _L$：長期のせん断スパン比$M/(Q \cdot d)$による割増係数
　　$\alpha _{s1}$：短期正加力時のせん断スパン比$M/(Q \cdot d)$による割増係数
　　$\alpha _{s2}$：短期負加力時のせん断スパン比$M/(Q \cdot d)$による割増係数

[梁の曲げに対する断面算定]
　　$M _L$：長期曲げモーメント（$kN \cdot m$）
　　$M _{sn}$：積雪荷重曲げモーメント（$kN \cdot m$）
　　$M _{E1}$：正加力時の地震荷重による曲げモーメント（$kN \cdot m$）
　　$M _{E2}$：負加力時の地震荷重による曲げモーメント（$kN \cdot m$）
　　$M _{w1}$：正加力時の風圧力による曲げモーメント（$kN \cdot m$）
　　$M _{w2}$：負加力時の風圧力による曲げモーメント（$kN \cdot m$）
　　$M _{s上}$：短期設計用曲げモーメント（上端引張）（$kN \cdot m$）
　　$M _{s下}$：短期設計用曲げモーメント（下端引張）（$kN \cdot m$）
　　$M _{AL}$：長期許容曲げモーメント（$kN \cdot m$）
　　$M _{AS上}$：短期許容曲げモーメント（上端引張）（$kN \cdot m$）
　　$M _{AS下}$：短期許容曲げモーメント（下端引張）（$kN \cdot m$）
　　$M _{y上}$：終局曲げ強度（上端引張）（$kN \cdot m$）
　　$M _{y下}$：終局曲げ強度（下端引張）（$kN \cdot m$）
　　$M _{L}/M _{AL}$：長期曲げモーメントに対する検定値
　　$M _S/M _{As上}$：短期曲げモーメントに対する検定値（上端引張）
　　$M _S/M _{As下}$：短期曲げモーメントに対する検定値（下端引張）

[梁のせん断に対する断面算定]
　　$Q _L$：長期せん断力（$kN$）
　　$Q _{sn}$：積雪荷重によるせん断力（$kN$）
　　$Q _{E}$：地震荷重によるせん断力（$kN$）
　　$Q _{W}$：風圧力によるせん断力（$kN$）
　　$Q _{D}$：短期設計用せん断力（$kN$）
　　$Q _{AL}$：長期許容せん断力（$kN$）
　　$Q _{As}$：短期許容せん断力（$kN$）
　　$Q _L/Q _{AL}$：長期せん断力に対する検定値
　　$Q _D/Q _{AS}$：短期せん断力に対する検定値

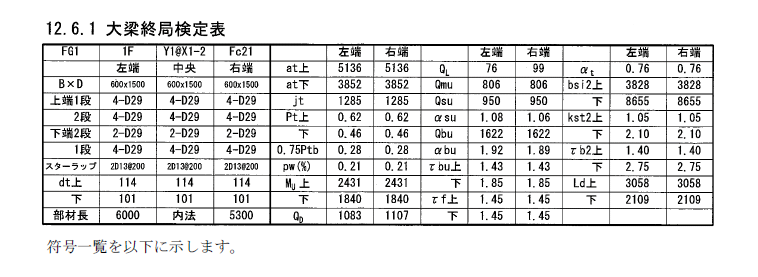

(6) 終局検定表出力例

[鉄筋コンクリート造大梁の主局検定表]

符号一覧を以下に示します

$B$：梁幅（$mm$）
$D$：梁せい（$mm$）
$dt$：引張縁から引張鉄筋重心までの距離（$mm$）
部材長、内法（$mm$）
$at$：引張鉄筋の断面積（$mm$）
$jt$：主筋の重心間距離（$mm$）
$pt$：引張鉄筋比（$％$）
$pw$：せん断補強筋比（$％$）
$Mu$：終局曲げ強度（$kN \cdot m$）
$Qmu$：両端ヒンジを仮定した場合の終局せん断応力（$kN$）（$=Mu 上＋Mu下$）/内法
$QL$：長期せん断応力（$kN$）
$QD$：両端ヒンジ仮定時の終局せん断応力（$=\alpha \cdot Qmu+QL$）（$kN$）
$Qsu$：せん断破壊によって決定するせん断耐力（$kN$）
$\alpha su$：せん断に対する検定値（$=Qsu/QD$）
$Qbu$：付着割裂破壊によって決定するせん断耐力（$N$）
$\alpha bu$：付着に対する検定値（$=Qbu/QD$）
$\tau bu$:1 段目主筋の付着信頼強度（$N/mm^2$）
$\tau f$：設計用付着応力度（$N/mm^2$）
$\alpha t$：梁の上端筋に対する付着強度低減係数
$bsi2$:2 段目の割裂長さ比
$kst2$:2 段目主筋に対する横補強筋効果
$\tau b2$:2段目主筋の付着信頼強度（$N/mm^2$）
$Ld$：必要付着長さ（$mm$）

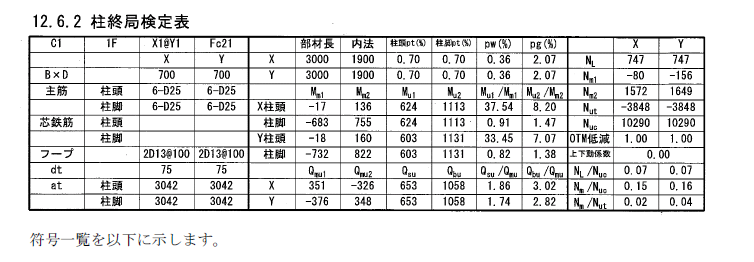

符号一覧を以下に示します

$B$：柱幅（$mm$）
$D$：柱せい（$mm$）
$dt$：引張縁から引張鉄筋重心までの距離（$mm$）
$at$：引張鉄筋の断面積（$mm^2$）
部材長、内法（$mm$）
$pt$：引張鉄筋比（$％$）
$pw$：せん断補強筋比（$％$）
$pg$：主筋全断面積のコンクリート全断面積に対する比（$％$）
$Mm1$：正加力時の終局曲げ応力（$kN \cdot m$）
$Mm2$：負加力時の終局曲げ応力（$kN \cdot m$）
$Mu1$：正加力時の終局曲げ強度（$kN \cdot m$）
$Mu2$：負加力時の終局曲げ強度（$kN \cdot m$）
$Qm1$：正加力時の終局せん断応力（$kN$）
$Qm2$：負加力時の終局せん断応力（$kN$）
$Qsu$：せん断破壊によって決定するせん断耐力（$kN$）
$Qbu$：付着割裂破壊によって決定するせん断耐力（$kN$）
$NL$：長期柱軸力（$kN$）
$Nm1$：正加力時の終局時柱軸力（$kN$）
$Nm2$：負加力時の終局時柱軸力（$kN$）
$Nut$：軸圧縮強度（$kN$）
$Nuc$：軸引張強度（$kN$）
$OTM$低減：応答転倒モーメントの低減係数
