計算結果

結果の確認

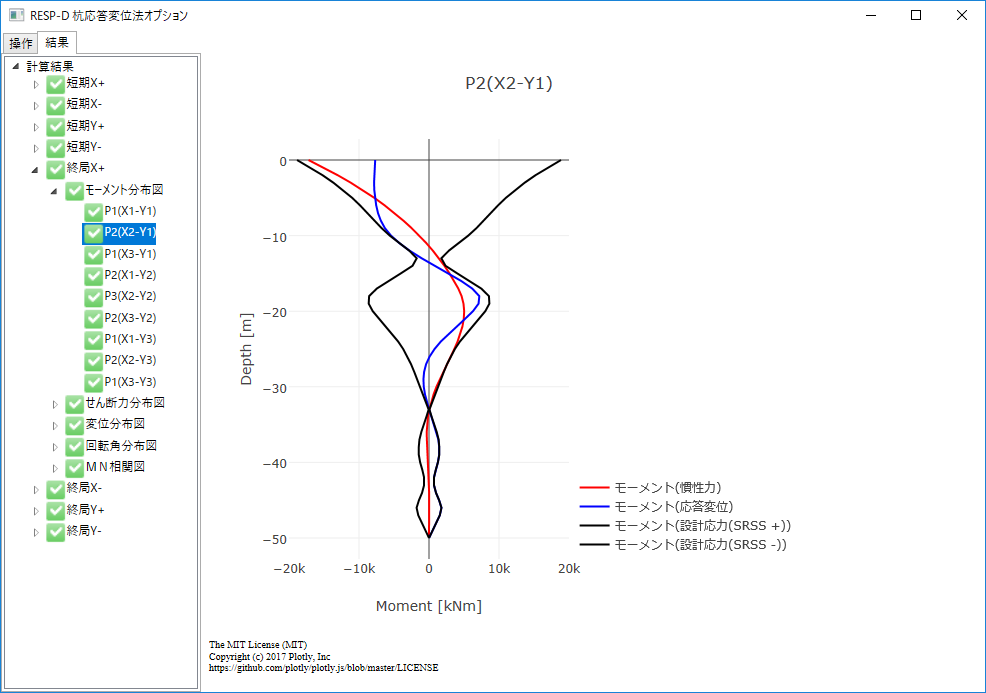

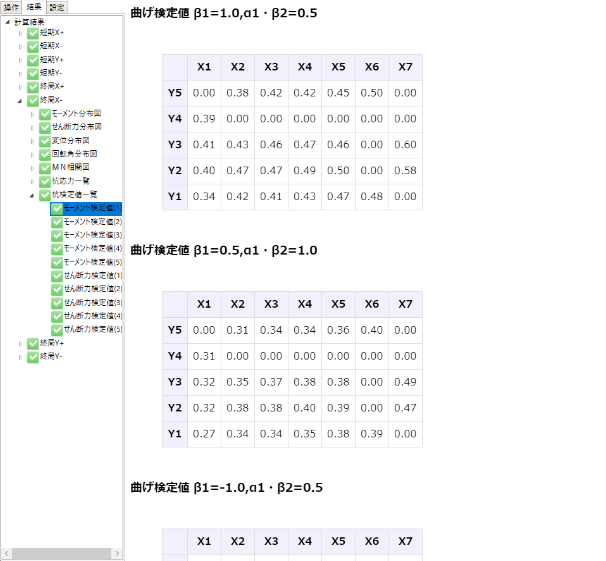

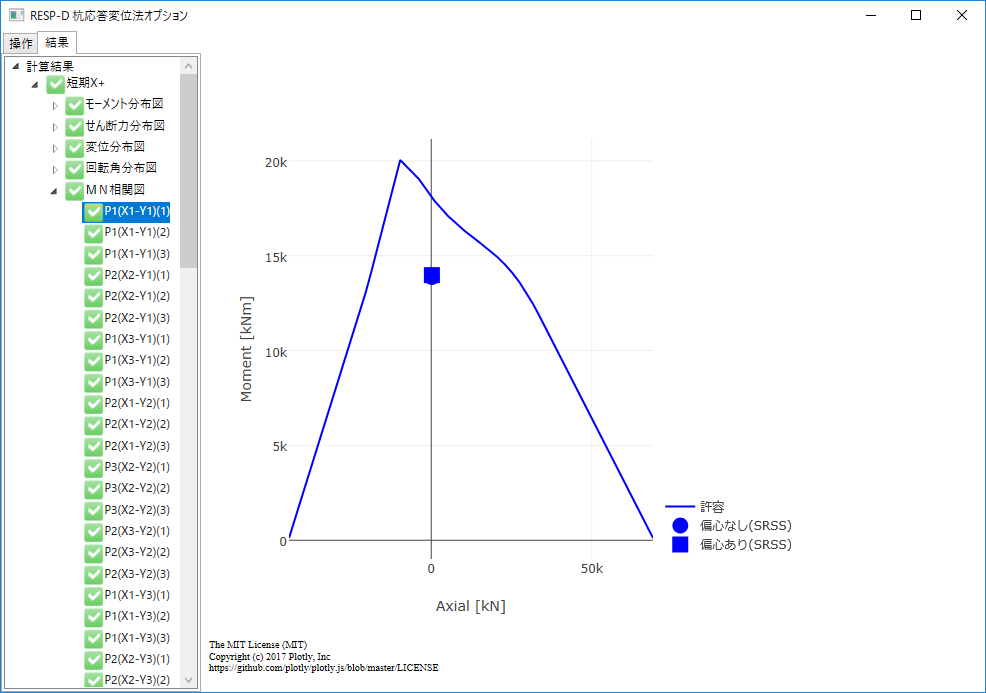

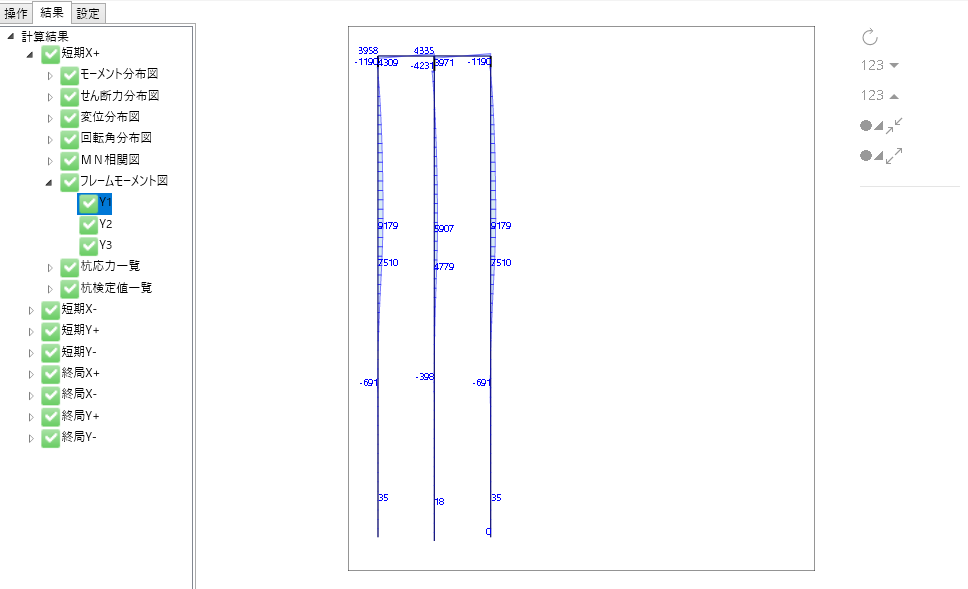

計算結果を画面から確認します。 分布図、MN相関図、応力・検定値のテーブル形式まとめ表が表示できます。

結果ファイル出力

CSV出力, Word出力が行えます。

CSV出力

出力項目は以下になります。

• 慣性力分配

  • 水平力(kN)

• 地盤ばね値

  • Kh0(kN/m) … 解析上の初期剛性。（弾性:kh0×層厚×杭径、弾塑性:3.16×kh0×層厚×杭径）
  • Py(kN)
  • 支配厚(m)
  • 杭径(m)
  • 上載圧(kN/m^2)
  • α
  • E0(kN/m^2)
  • ν
  • Vs(m/s)
  • ρ(t/m^3)
  • ξ
  • κ
  • Kp

• 杭骨格曲線

  • E(kN/m2)
  • A(m2)
  • I(m4)
  • M1(kNm)
  • α1
  • M2(kNm)
  • α2

• 杭解析結果応力

  • M(kN・m)
  • Q(kN)
  • 変位(m)
  • 回転角(rad)

• 地盤変位

  • 地盤変位(mm)

• 地盤ばね反力

  • 地盤ばね変位(mm)
  • 地盤ばね反力(kN)

• 基礎梁応力

  • 始端M(kNm)
  • 終端M(kNm)
  • 始端Q(kN)
  • 終端Q(kN)

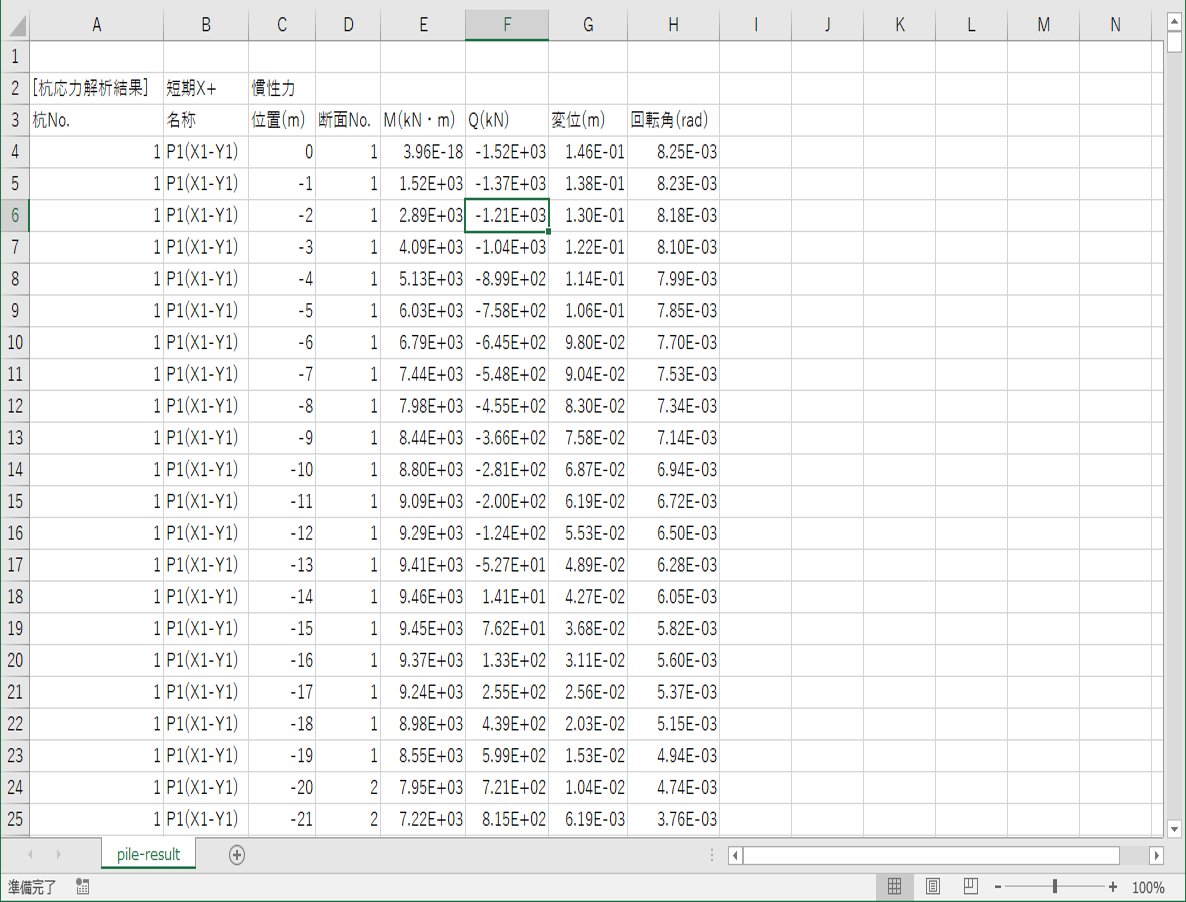

出力例

Word出力

Word出力では、出力するケースおよび杭位置が選択可能です。

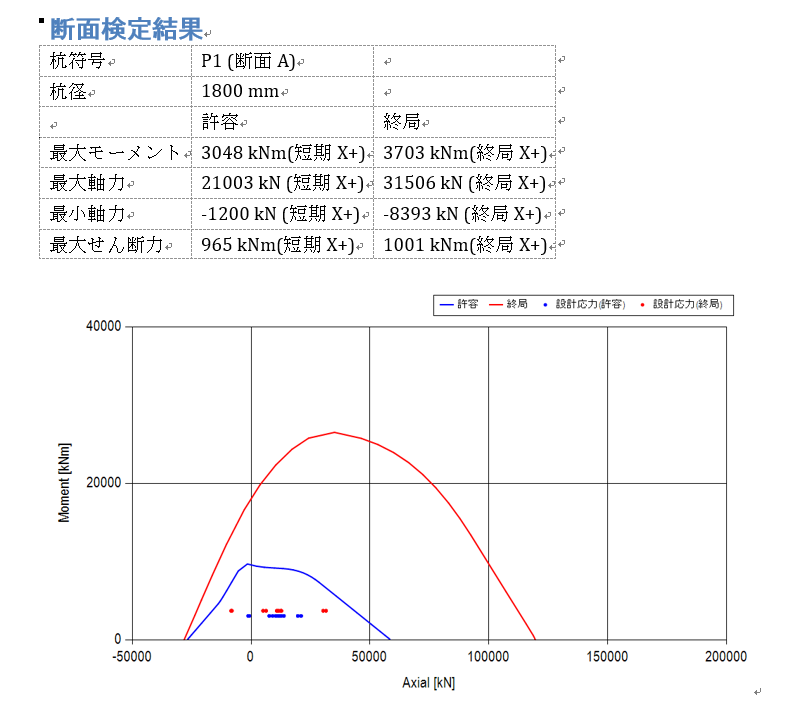

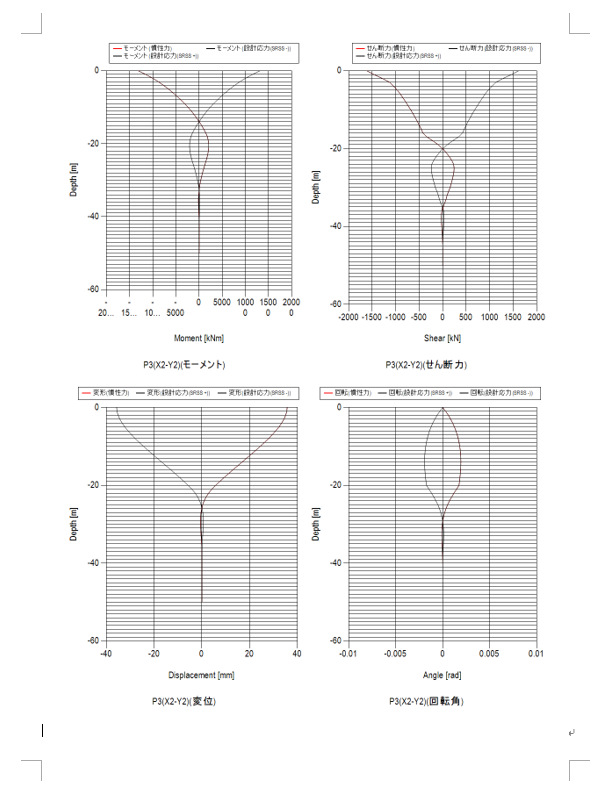

出力例
