ファイルについて

次章入力操作手順で行った入力を、ftc ファイルにエクスポートする手順及び出力される ftc ファイルについて記載します。
作業手順が前後することになりますが、次章では RESP-D の入力と ftc ファイルの編集についての説明を記載しているため、本章を一読されることをお勧めします。

ファイルエクスポート

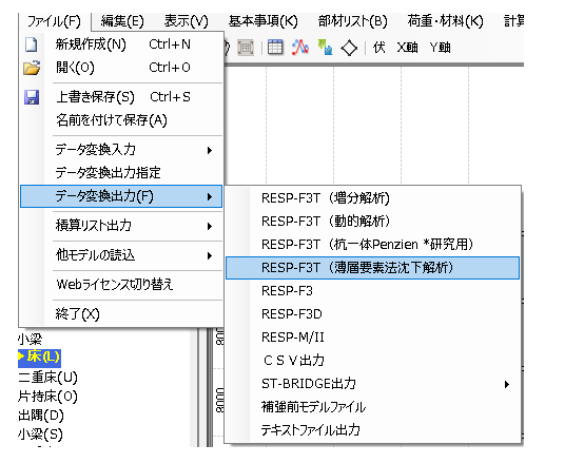

ファイルメニュー　 → 　データ変換出力　 → RESP-F3T(薄層要素法沈下解析)　からエクスポートできます。

エクスポートされる ftc ファイルは以下のようになります。

地盤の相互作用ばねを計算するための ftc ファイルです。
こちらのファイルを F3T で指定して解析が正常に終了すると、相互作用マトリクス情報を *.07 ファイルに出力します。
*.07 ファイルはバイナリデータですので中身を確認することはできません。

*.07 ファイルから相互作用マトリクス情報を読み込み、剛性マトリクスに加算し、建物-杭-地盤の一体解析（沈下解析や水平荷重解析）を行います。

編集は必要ありません。

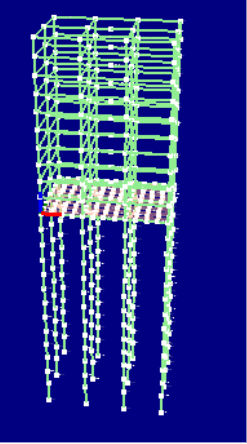

大まかな構成は下記の通りです。
現状の RESP-D の仕様通りの解析モデルを作成する場合は、基本的に解析コマンド以外は編集は必要ありません。

節点
剛床代表節点
境界条件
自由度拘束
材料
部材非線形特性
ばね性能
断面性能
部材定義（杭・基礎梁・耐圧版・ばねなど）
相互作用地盤ばねの読み込み（Matrix3FromSF3DS）
*.07 ファイルを TLEM-WithBuilding.ftc とは違うディレクトリに置いた場合はこの ftc ファイルに記載されている Matrix3FromSF3DS コマンドのファイルパスを書き換える必要があります。
ファイルパス以外は絶対に編集しないでください。
要素グループ
層定義
荷重定義
出力指定
マトリクスソルバ指定
現状はツールにおいて指定したソルバが ftc ファイルに記載されますが、
Full に書き直すことを推奨いたします。
※RESP-D 上で指定することができないため ftc ファイルで書き直す必要があります。
解析コマンド(Analysis)
RESP-D から出力した際に記載されている Analysis コマンドは例です。
解析したい内容に合わせて必ず編集が必要になります。

ファイルの関係性は下記の通りです。
※沈下解析結果初期応力ファイルの出力には指定が必要です。次章の手順をご確認ください。
