入力操作手順

入力全般

入力全般は、杭応答変位法オプションに順じます。
以下では、薄層要素法オプションにおける入力の注意点について記載します。

部材配置

基礎版の分割

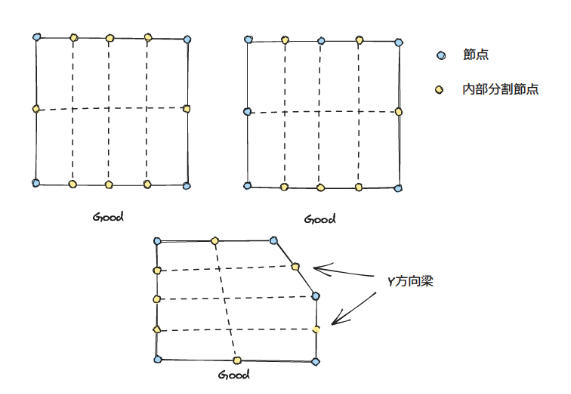

周辺の大梁分割数を指定します。対角の梁と分割数が一致するように指定する必要があります。

梁の分割を細かくしすぎると解が求まらないので注意が必要です。

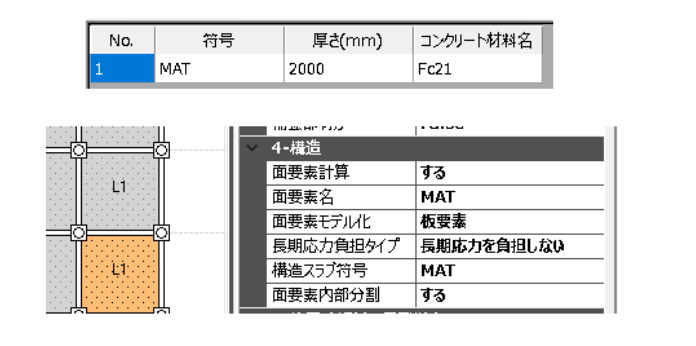

構造スラブ符号でマットスラブの符号を定義し、床のプロパティで配置します。 「面要素内部分割」の設定により、基礎版を格子状に分割します。

水平地盤特性の設定

計算に必要なパラメータは以下の通りです。

• 層厚
• 単位体積重量
• ポアソン比
• せん断弾性係数
• 減衰定数

RESP-Dの入力では、地盤剛性はE0として入力します。 Gに変換するときには、E=2(1+ν)・G (ν: ポアソン比)の式を用いて変換します。 γ、νの代わりにVsが入力されている場合、Vsを優先します。
これにより、杭周面水平地盤ばねで用いる剛性はE0として入力し、相互作用ばねの計算に用いる剛性はVsとして入力することも可能です。

なお、層厚は0.1m単位までの入力とする必要があります。 0.01m 単位で入力すると、適切にモデル化されない可能性があります。

杭基礎計算条件

共通

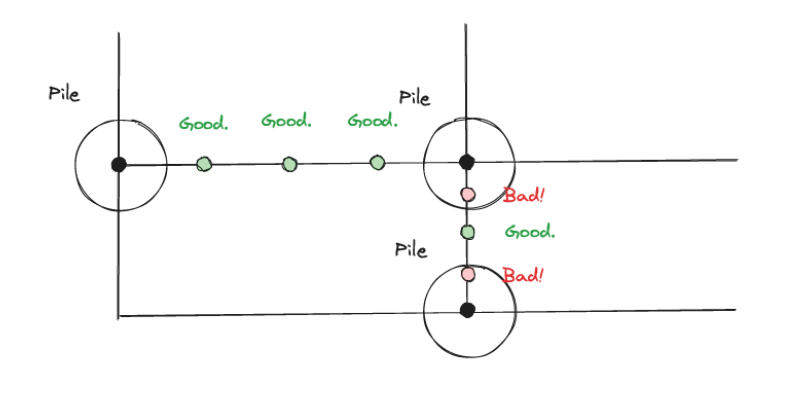

• 杭体解析モデルの分割ピッチは、杭径と同等以上のピッチを指定する必要があります。

薄層要素法オプション設定

モデルの概略図は以下となります。
