立体振動解析結果
立体振動解析結果
対応項目
以下の項目が出力できます。
固有値解析結果

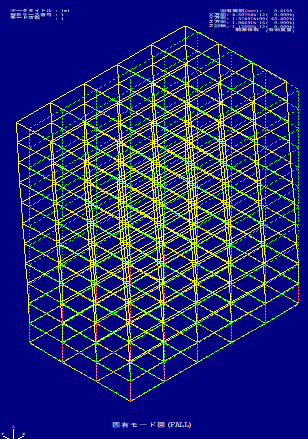

固有モード図
立体の固有モード図が表示できます。

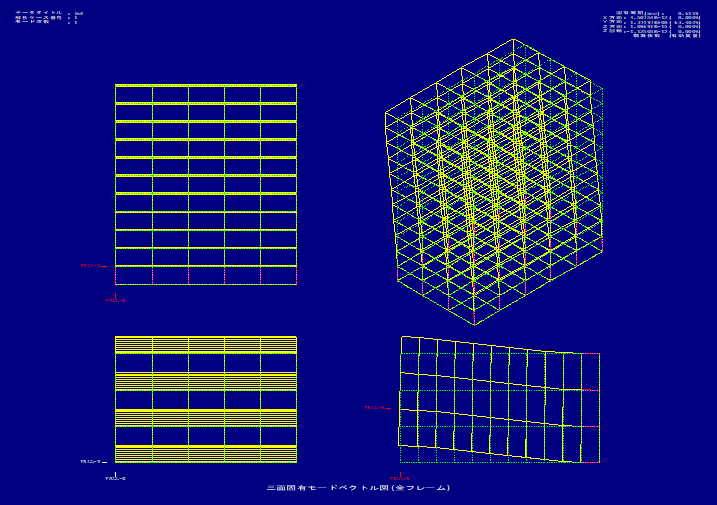

三面固有モード図
X 方向構面、Y 方向構面、Z 方向構面および 3D の立体の固有モードを同時に表示できます。

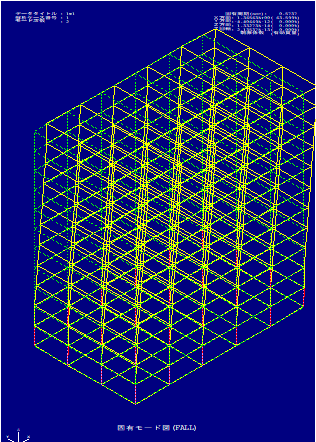

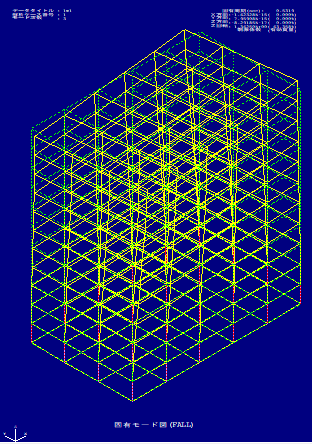

免震構造の固有モード図
免震層設計条件で設定した免震層の歪レベルに応じた固有モード図を表示します。

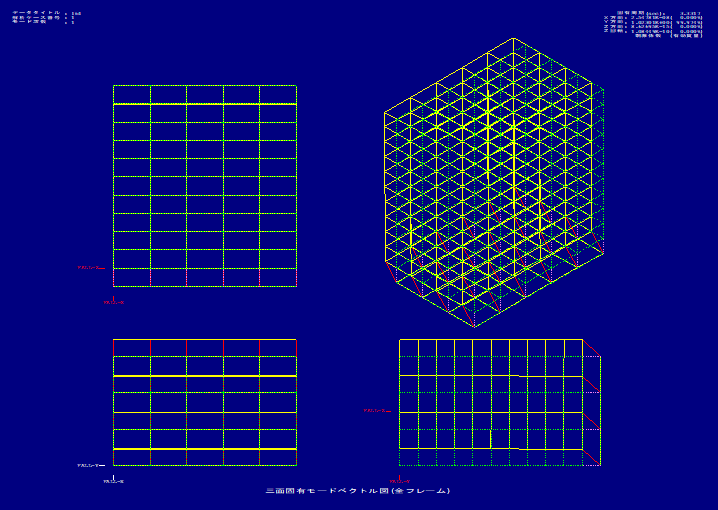

免震構造の三面固有モード図
免震層設計条件で設定した免震層の歪レベルに応じた三面固有モード図を表示します。

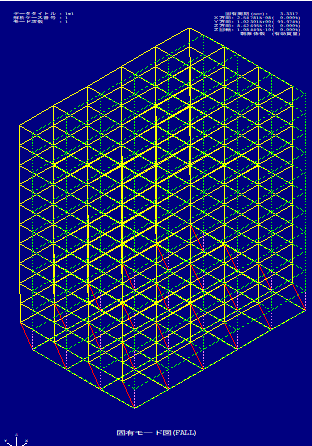

免震層上下分離モデルの固有モード図
免震層の上下で架構を分離したモデルの固有モード図を表示します。
免震層上下分離モデルの三面固有モード図
免震層の上下で架構を分離したモデルの三面固有モード図を表示します。
応答解析結果各層応答値

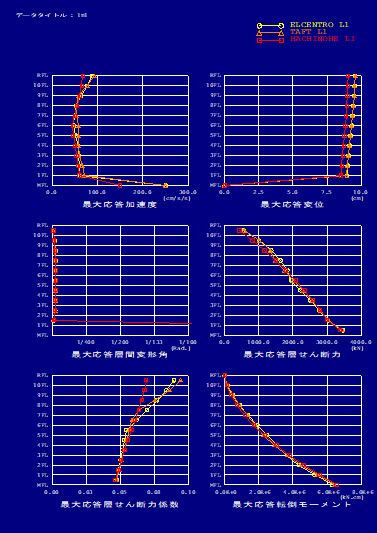

層の最大応答値グラフ
図化処理指定で指定した組み合わせケースにおけるグラフを表示します。

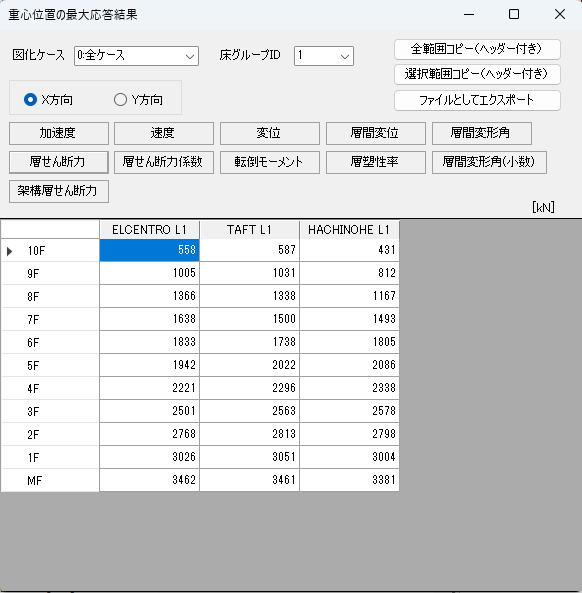

層の最大応答値テーブル
全ケース、もしくは図化処理指定で指定した組み合わせケースにおける層最大応答値の数値を表形式で表示します。
EXCEL への貼り付けや、CSV ファイルによる一括エクスポートが行えます。
各出力項目のボタンをクリックすると、全ケースもしくは図化処理指定で指定した組み合わせケースにおける層最大応答値の数値が表形式で表示されます。
全範囲コピー（ヘッダー付き）や選択範囲コピー（ヘッダー付き）をクリックすると、表示された内容がクリップボードにコピーされます。
ファイルとしてエクスポートをクリックすると、CSV ファイル形式で一括エクスポートすることができます。
・all-出力項目名-方向*(u もしくは v).csv：解析を行った全ての解析ケースの結果が出力されます。
・図化処理指定のタイトル-出力項目名.csv ：図化処理指定を行っている場合に出力されます。図化処理指定時に選択した解析ケースの結果が出力されます。
*csv の名前に使用される方向について
・振動解析ケースの設定において方向を指定しない場合
u:0 度方向の結果、v:90 度方向の結果
・振動解析ケースの設定において方向を指定している場合
u:加振方向の結果、v:加振方向と直交方向の結果
出力項目
()内は csv のタイトルに記載される出力項目を示す。
・加速度 (Acc)
・速度 (Vel)
・変位 (Dis)
・層間変位 (Drift)
・層間変形角 分数 (Angle)
・層せん断力 (Force)
・層せん断係数 (Sc)
・転倒モーメント (Otm)
・層塑性率 (Df)
・層間変形角 小数
・架構層せん断力*
・残留変形 (ResidualDrift)
・残留変形角 分数 (ResidualDriftAngle)
・残留変形角 小数
*架構層せん断力 制震部材を除いた架構が負担する層せん断力
層の最大応答値テーブル（指定座標）
指定座標における全ケース、もしくは図化処理指定で指定した組み合わせケースにおける層最大応答値の数値を表形式で表示します。 計算条件、計算結果出力条件で事前に指定した座標における層間変形を表示できます。
任意層の最大応答値テーブル
任意層における全ケース、もしくは図化処理指定で指定した組み合わせケースにおける層最大応答値の数値を表形式で表示します。
任意層は、解析を行う前に任意層間変位計算指定で指定する必要があります。
層の部材最大塑性率テーブル
全ケース、もしくは図化処理指定で指定した組み合わせケースにおける部材塑性率の数値を表形式で表示します。
応答解析結果フレーム
ステップ応力・変位図
応答解析結果のステップ応力、変位図を表示できます。
表示するためには、ステップ出力指定で解析実行前に出力ステップ間隔を指定しておく必要があります。
