新2次元作図（β版）

新2次元作図

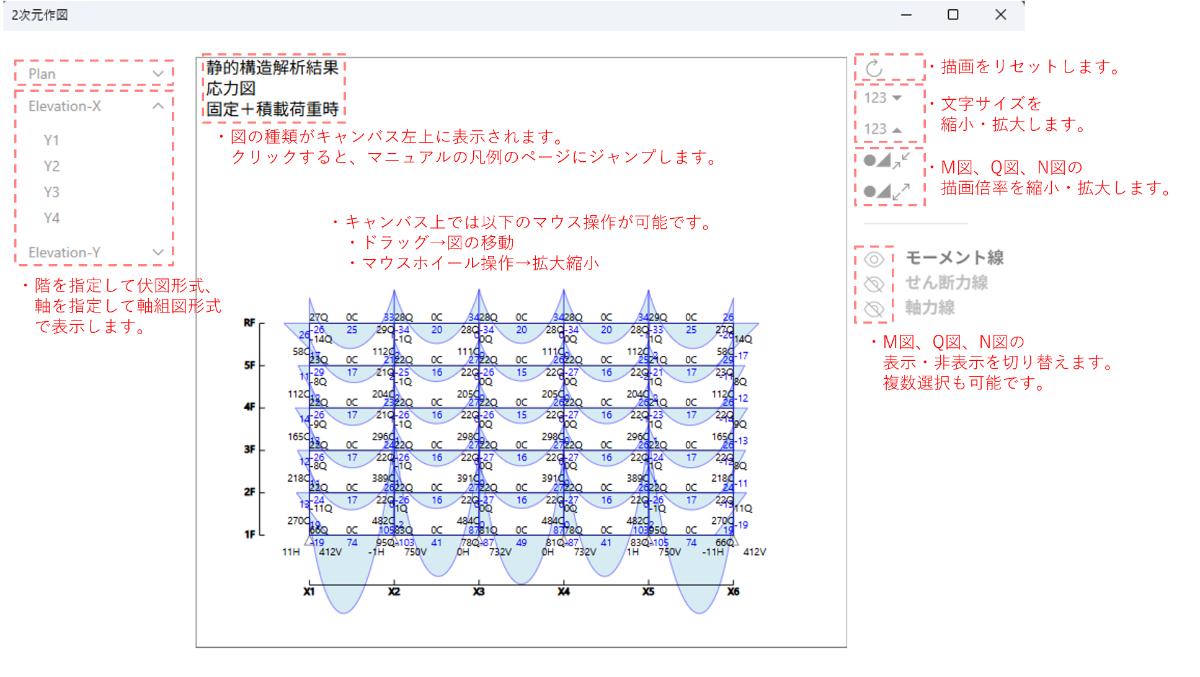

機能の概要

「出力できる図の種類」に記載されている図をインタラクティブに描画することができます。

ユーザー操作により、文字サイズの変更や拡大縮小、一部レイヤーの表示・非表示の変更が行えます。

描画された図のタイトルをクリックすると、本ページ下部の凡例にジャンプします。

出力できる図の種類

凡例

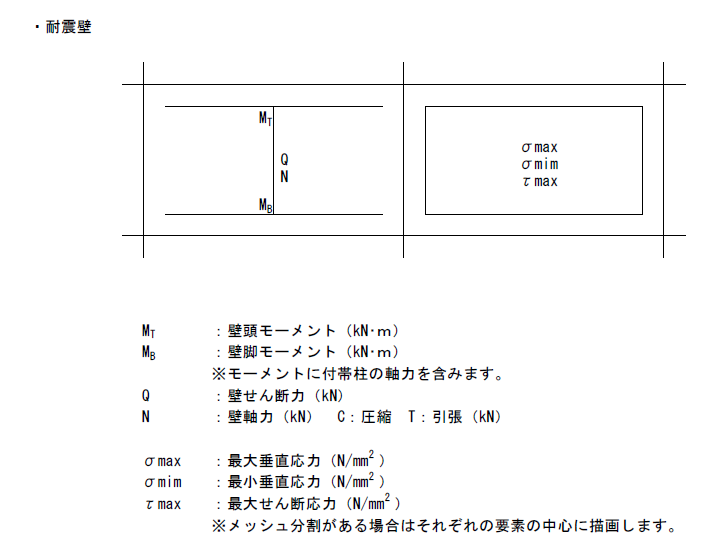

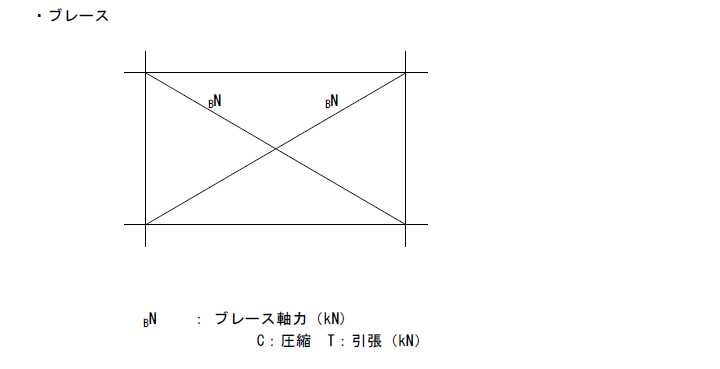

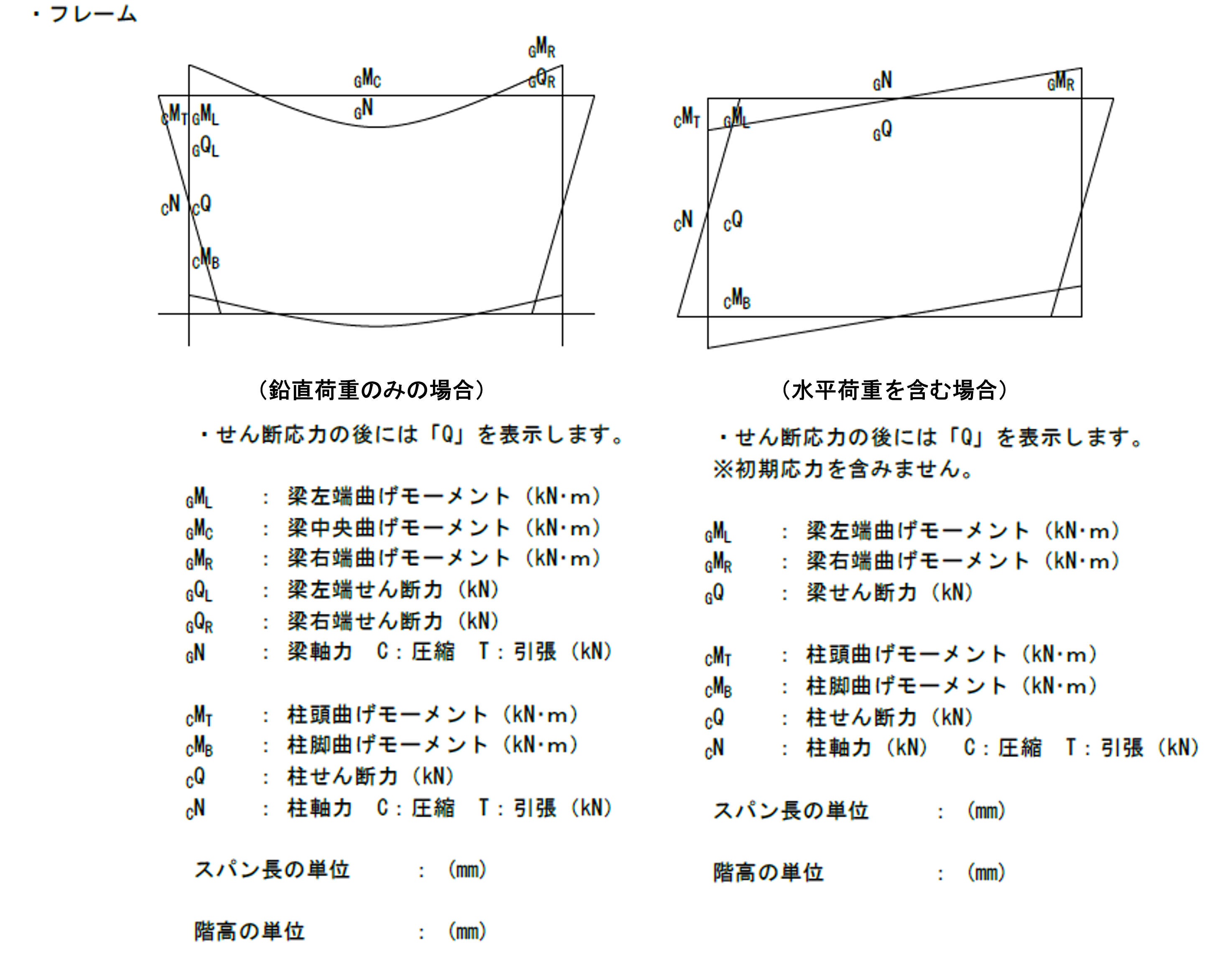

応力図

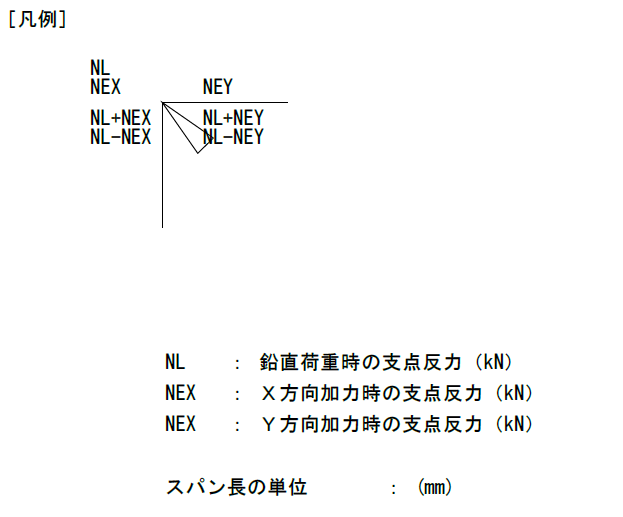

支点反力一覧

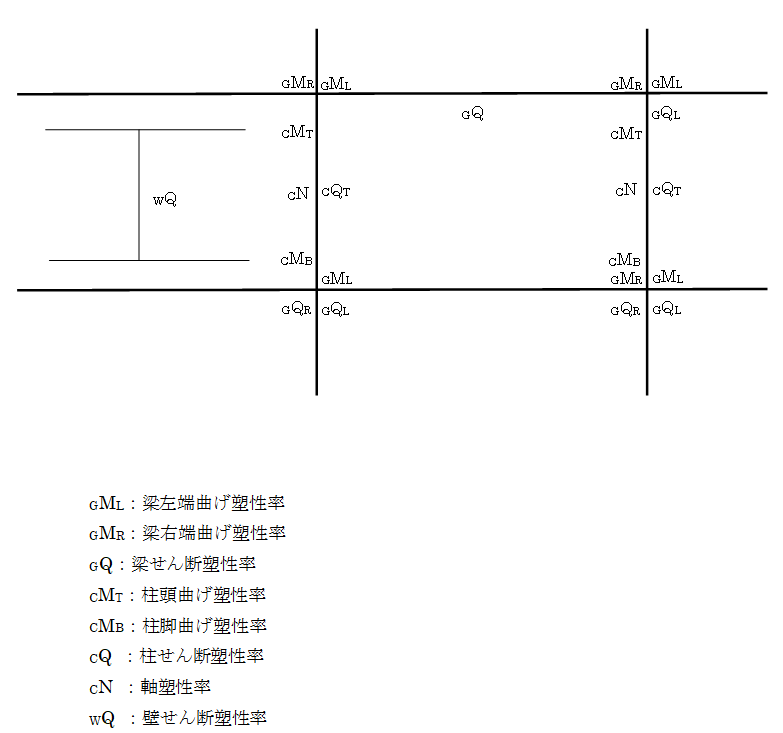

塑性率図

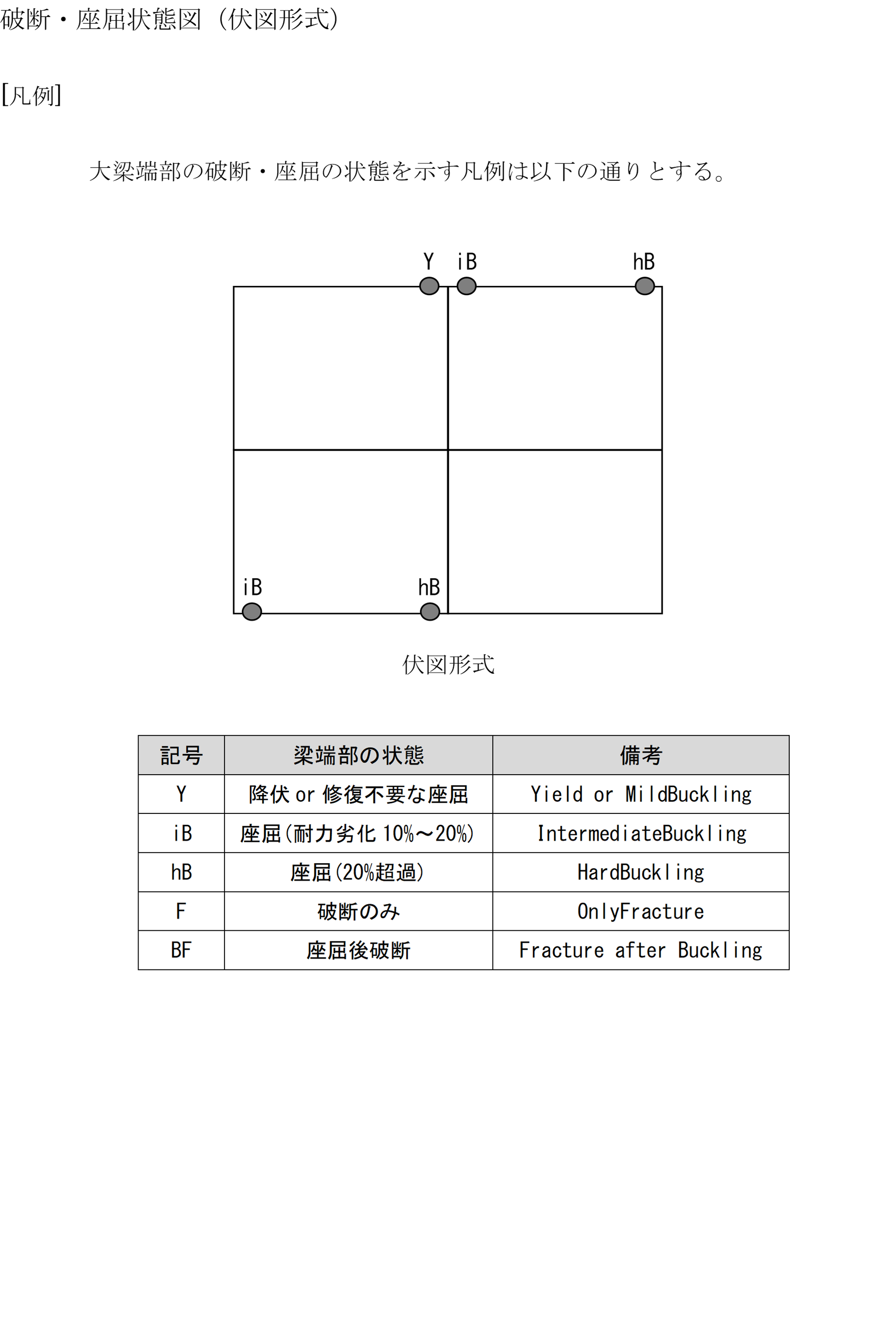

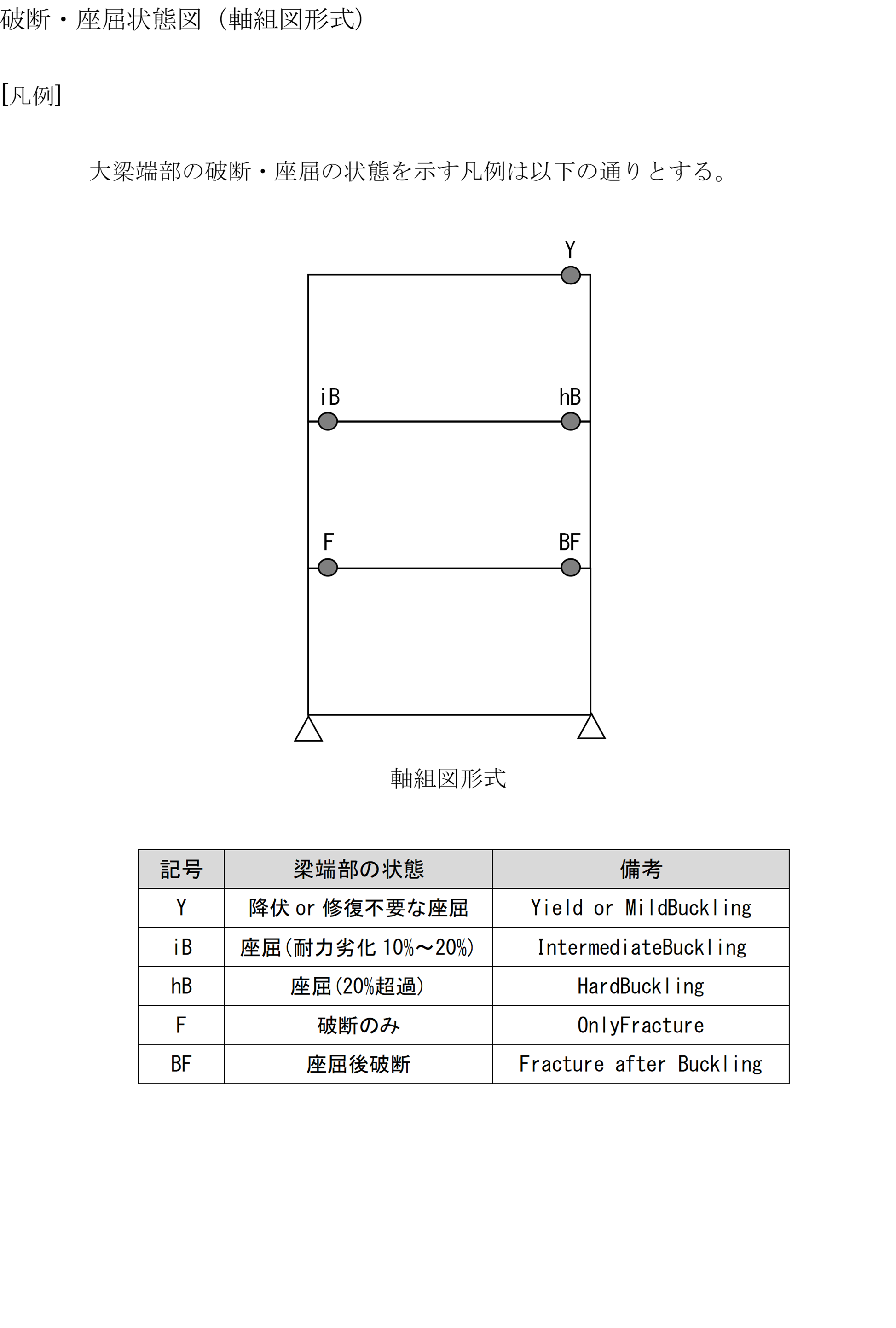

梁端の座屈・破断状態図
