柱MN曲線(1軸、2軸)

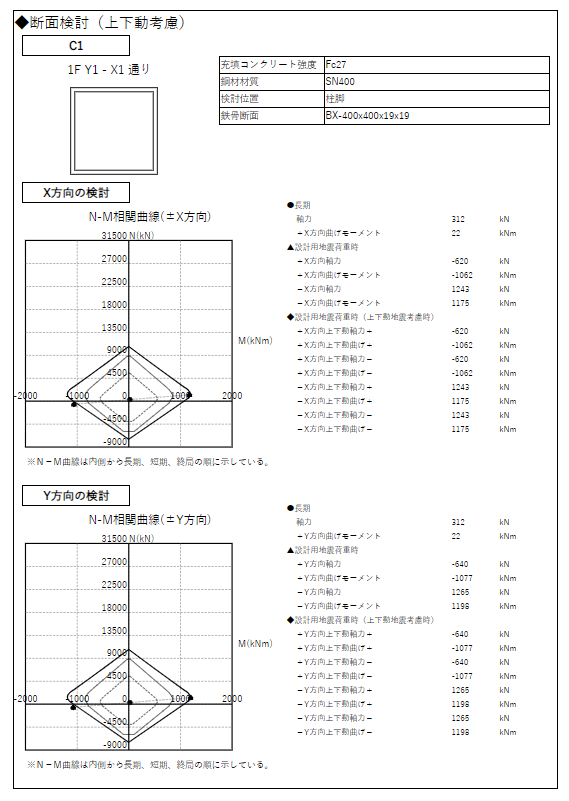

柱MN相関の検討
柱のMN相関の検討を行います。 検討は1軸曲げをベースにした検討となります。 そのため、2軸曲げを考慮している一覧表と整合しない場合があります。
- 許容 : 設計用地震荷重時には、許容応力度設計時の短期応力を採用します。上下動係数は断面算定条件の係数を採用します。
- 終局 : 設計用地震荷重時には、終局検定時の応力を採用します。上下動係数は終局検定条件の係数を採用します。
- 許容-終局 : 設計用地震荷重時には許容応力度設計時の短期応力を採用します。設計用地震荷重時(上下動地震考慮時)には終局検定時の応力を採用し、上下動係数は終局検定条件の係数を採用します。

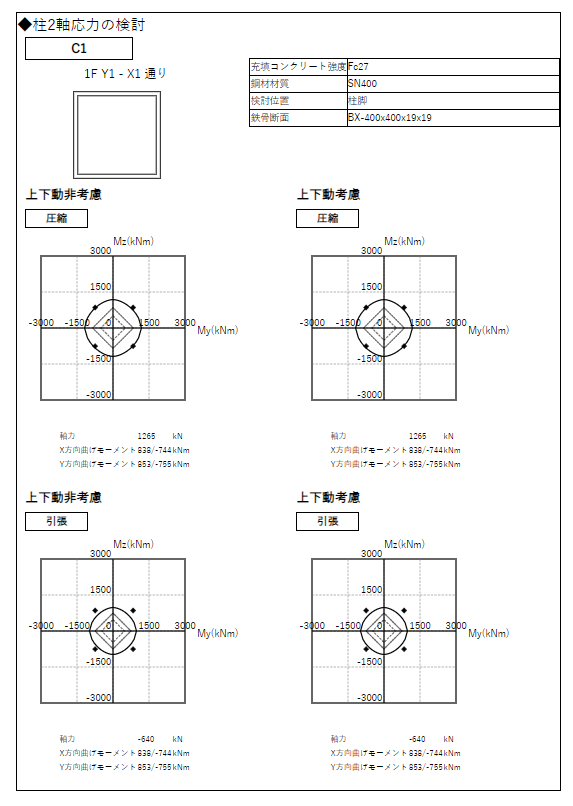

柱2軸曲げの検討
柱の2軸曲げの検討を行います。
